Існує багато типів занурювальних електричних насосів, і найчастіше для зрошення свердловин використовуються маслонаповнені та водонаповнені занурювальні електричні насоси. На прикладі занурювальних насосів для глибинних свердловин серії QJ ця стаття коротко представляє структуру занурювальних насосів для глибоких свердловин.
Конструкція глибинного занурювального насоса в основному складається з водяного насоса, електродвигуна, впускного отвору та ущільнювального пристрою, як показано на малюнку.
Водяний насос розташований у верхньому кінці занурювального електричного насоса, в основному складається з робочого колеса, направляючого корпусу, вала насоса, гумових підшипників та інших компонентів. Вал насоса і вал двигуна з'єднані муфтою циліндра. Робоче колесо являє собою відцентрове закрите робоче колесо, і щоб запобігти реверсу водяного насоса під час зупинки, у верхньому кінці встановлено зворотний клапан.
Частина двигуна розташована в нижній частині занурювального електричного насоса, в основному складається з таких компонентів, як ротор, статор, направляючий підшипник, упорний підшипник і плівка регулювання тиску. Пластмаса або обмотка статора виготовлені з поліетиленової ізоляції з нейлонової оболонки, водостійкого електромагнітного дроту. Внутрішню частину двигуна заповнюють чистою водою для охолодження підшипників двигуна. Гумова плівка для регулювання тиску встановлена в нижній частині двигуна, щоб регулювати зміни тиску води всередині корпусу, спричинені підвищенням температури двигуна.
Вхідний і ущільнювальний пристрій розташовані в середині глибинного електронасоса. Ущільнювальний пристрій розташований на верхньому торці двигуна і складається з пісковідкидного кільця і каркасного сальника переднього і заднього пристроїв. Його функція полягає в запобіганні потраплянню осаду всередину двигуна.
Значення моделі глибоководного насоса 200-QJ80-55/5: 200- Мінімальний діаметр стовбура свердловини, придатний для цього насоса, становить 200 мм; глибинний занурювальний насос QJ; 80- Номінальна витрата 80м3/год; 55- Номінальний загальний напір становить 55 метрів; 5 ступенів водяного насоса.

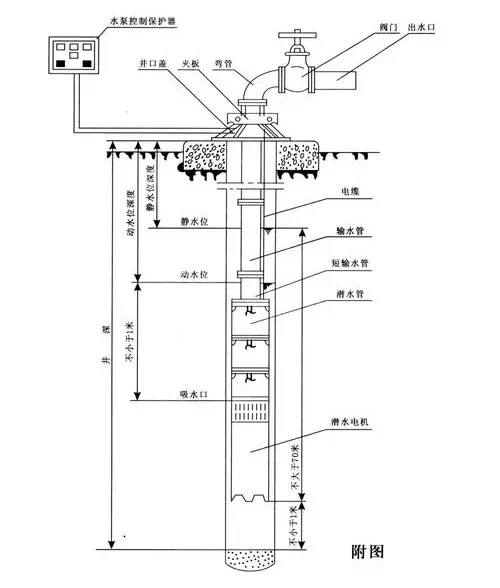

Конструктивна схема глибинного заглибного насоса виглядає наступним чином:
