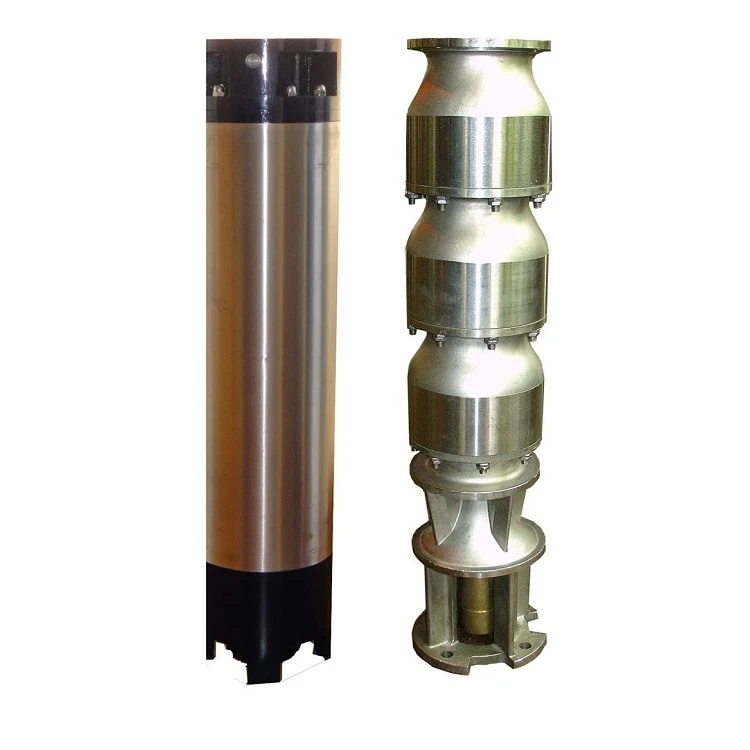

Насос із занурювальним двигуном із нержавіючої сталі

Занурювальні насоси серії QJ(R) є прикладом енергозберігаючого продукту, який відповідає NEMA або національним стандартам. Це основний апарат для видобутку води з глибоких колодязів.

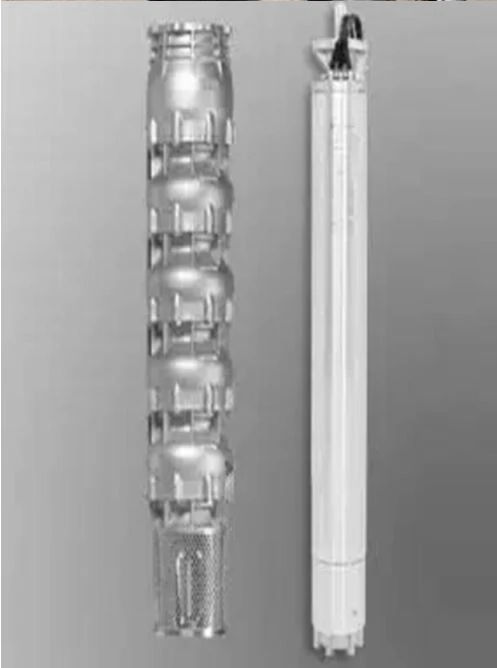

Набір занурювальних насосів серії QJ(R) включає занурювальний двигун типу YQS і занурювальний насос QJ(R), які з’єднані разом для роботи в глибокій свердловині. Панель керування, яка має захист від перевантаження, короткого замикання, обриву фази та інші функції захисту, керує насосним агрегатом. Біля колодязя встановлено пульт керування.

Чаша та робоче колесо кріпляться до валу цангами або шпонками, а сегменти з’єднуються та утримуються на місці болтами або плоскими кріпленнями. Зверху насоса встановлений зворотний клапан (для нижнього напірного насоса зворотного клапана немає);

Ротор утримується на одній лінії за допомогою направляючого підшипника, що змащується водою, підшипник, що змащує воду, сприймає спрямовану вниз силу, встановлений захист від піску, а діафрагма для регулювання тиску є частиною конструкції занурювального двигуна типу YQS. Див. інструкцію з експлуатації контрольної панелі для отримання додаткової інформації щодо схем входу та підключення, а також принципової електричної схеми.

Визначними особливостями цієї насоси з глибинним двигуном є проста конструкція, малий розмір, легка вага, зручність встановлення та обслуговування, надійна та безпечна робота, висока ефективність тощо.

Доставляючи воду знизу на поверхню, вона часто використовується для зрошення ферм, систем водопостачання та дренажу для фабрик і шахт, а також для забезпечення людей і тварин питною водою на плато або горбистих місцях. Він має високий напір, якого не може досягти глибинний насос з довгим валом, і може замінити глибокий насос з довгим валом. Змінюючи матеріал, цей насос також можна використовувати для джерельної та морської води. Встановлена ​​найнижча частота не повинна бути нижчою за 25 Гц, якщо насосний агрегат регулюється за допомогою передачі частоти. Направляючий кожух для двигуна слід завершити, якщо насосний агрегат працює у відкритій воді, щоб покращити умови охолодження двигуна.

Умови експлуатації:

1. Трифазне, 50 Гц, 380 В -415 В, 5 відсотків, джерело змінного струму. Перед замовленням уточнюйте додаткові джерела живлення.

2. Для наповнення двигуна слід використовувати дистильовану воду (або чисту воду).

3. Насосний агрегат повинен бути занурений нижче динамічного рівня води, при цьому мінімум 3 метри відокремлюють двигун від дна колодязя. Однак глибина занурення насосного агрегату не може перевищувати 70 метрів.

4. Вода не повинна нагріватися вище 30 градусів.

5. Вагове співвідношення твердого матеріалу не повинно перевищувати 0.01 відсотка.

6. Рівень PH води повинен коливатися від 6,5 до 8,5.

7. У воді не повинно бути більше 1,5 мг/л H2S.

8. Вміст хлору у воді не повинен перевищувати 400 мг/л.

Примітки: 1. Компанія може надати занурювальні насоси для свердловин, що перевищують вказані вище витрати та напір.

2. Коли занурювальний насос використовується у великому діаметрі (басейн), до нього потрібно додати дефлектор. Будь ласка, зверніть на це увагу при виборі типу.

3. Підприємство пропонує колодязні заглибні насоси з різних нержавіючих сталей, чавуну з шаровидним графітовим шаром та інших матеріалів. 4. Наступні основні рекомендації використовуються промисловістю для узгодження потужності двигуна та водяного насоса: (1) Відповідним двигуном є двигун серії yqs200 з такою ж потужністю, коли відповідна потужність двигуна насоса 250QJ (R) становить s25 кВт. (2) Допоміжним двигуном для насоса 300qj (R) є двигун серії yqs250 з такою ж потужністю, якщо вихідна потужність допоміжного двигуна менше 100 кВт.

Якщо замовник має особливі вимоги, його можна підібрати відповідно до моделі двигуна з тим же базовим номером. Компанія має право змінювати цей посібник. Якщо є якісь зміни, про них не буде повідомлено окремо.
